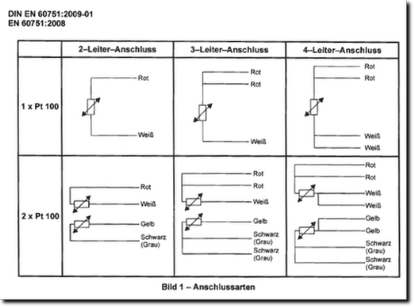

Anschlusstechnik Thermometer
3.- Kalibrierservice

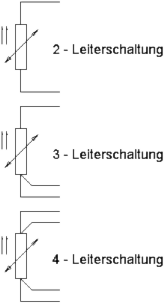

Zweileiterschaltung
Hierbei handelt es sich um die einfachste Schaltungsart.
Es erfolgt keine Zuleitungskompensation, Zuleitungswiderstände lassen sich nicht kompensieren.
Dreileiterschaltung
Grundlage für eine fast vollständige Kompensation der Zuleitungsfehler ist die Gleichheit (Widerstand) aller drei Zuleitungen. Übergangswiderstände können das Messergebnis aber verfälschen.
Vierleiterschaltung
Die Vierleiterschaltung ermöglicht die vollständige Kompensation der Zuleitungswiderstände.
Einbekannter Strom (z.B. 1mA) wird dem Sensor über eine separate Zuleitungen eingeprägt.
Der über ein zweites Zuleitungspaar belastungslos gemessene Spannungsabfall ist proportional dem Widerstand.
Durch Umpolung des Messstromes können bedarfsweise auch parasitäre thermoelektrische
Effekte kompensiert werden. Übergangswiderstände gehen nicht in das Messergebnis ein.
