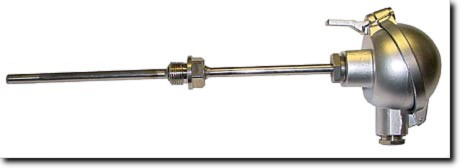

Einschraub Thermoelement VET-ET-15

11.- Th. Elemente > Industrie Thermoelemente


NIEDERDRUCK – EINSCHRAUB - THERMOELEMENT
ETE-R-N, FÜR HOCHDRUCK ETE-R-H

Anschlusskopf : Form B, Klappdeckel, Kunststoff
Schutzrohrwerkstoff : Edelstahl
Schutzrohr-Durchmesser : 9 / 11mm oder andere
Einbau-länge EL : 160 / 250 / 400 / 500 / 1000mm oder andere
Schraubstutzen : G ½” / G 1” oder andere
Werkstoff : Edelstahl oder andere
Halsrohr-Länge HL : 145 mm oder andere
Thermopaare nach DIN EN 60584-1, Klasse 1 oder 2

Preis auf Anfrage (Bitte Ausführung angeben)

Thermoelemente müssen gegen mechanische und chemische Einflüsse (Korrosion, Druck, Durchfluss etc.) geschützt werden.
Dafür verwendet man Schutzrohre um diesen Einflüssen dauerhaft zu widerstehen.
Die Auswahl des richtigen Schutzrohres ist ein entscheidender Faktor für die Betriebsdauer des Thermoelementes bei den jeweiligen Prozessbedingungen.

Keramische Schutzrohre der Standard-Werkstoffe C 530, C 610 und C 799 finden ihren Einsatzbereich überwiegend im hohen Temperaturbereich bis zu +1700 °C.

Metallene Schutzrohre können bei Temperaturen bis zu +1200°C eingesetzt werden und bieten den Vorteil einer hohen mechanischen Belastung. Standardmäßig wird hier der Werkstoff W 1.4841 und W 1.4762 eingesetzt. Allerdings finden auch andere Werkstoffe wie Kanthal oder W 1.0305, W 1.4749 ihre Anwendung.

Als Thermopaare werden die Typen K, R, S, B und L eingesetzt. Verschiedene Drahtdurchmesser sind lieferbar und variieren nach Ausführung des Thermoelementes.
Je stärker der Draht-ø ist, umso besser ist die Standzeit.
Deshalb bietet sich bei Edelmetall-Thermopaaren der Draht-D=0,5 mm an.

Als Anschlußköpfe stehen diverse Ausführungen zur Auswahl, die sich in Größe und Deckelformen unterscheiden. Des weiteren besteht die Möglichkeit anstatt des im Anschlußkopf eingebauten Klemmsockels einen Meßumformer einzusetzen bzw. den Klemmsockel beizubehalten und den Meßumformer im Deckel einzubauen.
