TP-CAL 100/25

5.- Präz. Geräte

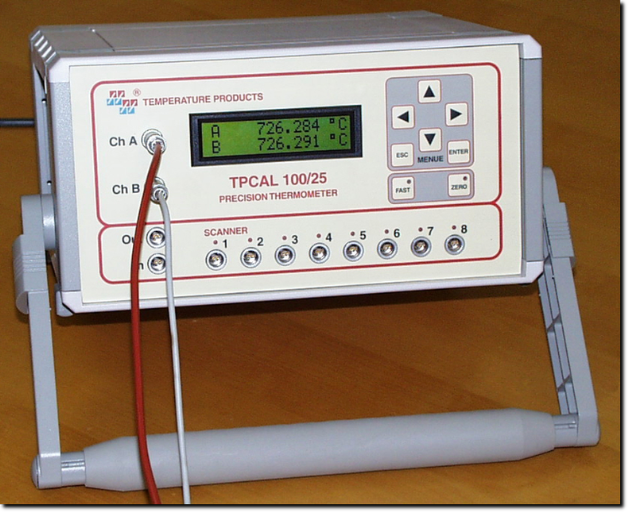

TPCAL 100/25

Ausführung in 2-Kanal oder 9-Kanal (ausbarbar bis 81-Kanäle) Präzisions-Temperaturmessgerät für
Fixpunkt- und Vergleichskalibrierungen:

Das TPCAL 100/25 Messgerät wurde speziell für präzise Temperaturmessungen in
QS-Labors / Kalibrier- und Forschungslabors konzipiert.
Die Messgenauigkeiten sind an kleinste Unsicherheiten angepasst,um präzise Vergleichskalibrierungen zu ermöglichen.
Für Vergleichskalibrierungen bietet es die Möglichkeit
Pt25-und Pt100 Ohm -Fühler gleichzeitig zu betreiben.
Zusätzlich ermöglicht es Messungen mit höchsten Auflösungen
von bis zu 0,001°C für den Einsatz in physikalisch/chemischen Labors.

Funktionsweise

Alle Temperaturmessungen mit Hilfe resistiver Sensoren bestehen prinzipbedingt aus zwei Schritten.
In einem ersten Schritt wird der Wert des temperatursensitiven Fühlerwiderstandes gemessen.
Im zweiten Schritt wird der Temperaturmesswert aus dem Messwert des Fühlerwiderstandes bestimmt.

Widerstandsmessung

Neben einer ausreichenden Genauigkeit soll ein Temperaturmessgerät die Austauschbarkeit von Fühlern ermöglichen, ohne den jeweiligen Fühler zusammen mit dem Messgerät zu kalibrieren.
Hierzu ist es notwendig, dass die Widerstandsmessung mit einer ausreichend kleinen Messunsicherheit erfolgt.

Die Unsicherheit der Widerstandsmessung wird im Wesentlichen durch die Auflösung sowie durch die Linearität der Messung und die Genauigkeit des Vergleichselementes bestimmt.

Die hohe Auflösung und die sehr gute Linearität werden im TPCAL 100/25 durch einen speziell für dieses Messgerät entwickelten Analog/Digital-Umsetzer gewährleistet.

Die Widerstandsmessung erfolgt mit Hilfe geschalteter Gleichströme.
Hierdurch werden die Auswirkungen von Thermo-Spannungen auf die Messwerte vermieden,
ohne dass die für viele Wechselstrombasierende Messgeräte typischen Probleme hinsichtlich parasitärer Kapazitäten und Induktivitäten entstehen.

Beim TPCAL 100/25 wird ein im Gerät eingebauter, hermetisch verschlossener Präzisionswiderstand als Referenzelement verwendet.
Auf diese Weise wird sichergestellt, dass die Widerstandsmessung auch ohne externes Widerstandsnormal mit einer Messunsicherheit von bis zu 0,0005% erfolgt.

Bei der Auswertung von Präzisionsfühlern ist sicherzustellen, dass der Messstrom den Fühler nicht zu stark erwärmt.
Hierbei ist zu beachten, dass beispielsweise ein Verdoppeln des Stromes zu einer
vierfachen Erwärmung des Fühlers führt.
Durch den geringen Messstrom von nur 0,5 mA wird beim TPCAL 100/25 eine vernachlässigbare
Eigenerwärmung des Fühlers erreicht.

Bestellnummer 2-Kanalgerät: 850-TPCAL-2, Listenpreis exkl. MWST 4250,00 EUR

Bestellnummer 9-Kanalgerät: 850-TPCAL-8, Listenpreis exkl. MWST 5350,00 EUR


Technische Daten

-Messkanäle:  2 Messkanäle (ausbaubar bis 81-Kanäle)
-Messunsicherheit: 0,005 °C
-Auflösung: 0,001 °C
-Messbereich: -200 °C bis +962 °C
-Kein externes Widerstandsnormal
-Pt100 und Pt25-Fühler gleichzeitig
-Fühler gemäß ITS90 und EN 60751
-Spezielles, geschütztes Messverfahren
-Schnelle Messungen: Bis zu 0,1sek
-Hervorragende Langzeitstabilität
-Vernachlässigbare Fühlererwärmung
-Keine Einflüsse parasitärer Thermospannungen
-Bis zu 81 Messkanäle, alle Messkanäle unabhängig parametrierbar
-4-Leiter-Technik mit Lemosa-Steckern
-Hohe EMV-Festigkeit
-Komfortable Eingabe und höchste Sicherheit von Fühlerdaten
-PC-Software und serielle Schnittstelle serienmäßig
-Ergonomisches Design und einfache Bedienung
