Kalibrator CA-150

16.- Laborgeräte > Elektr. Kalibratoren

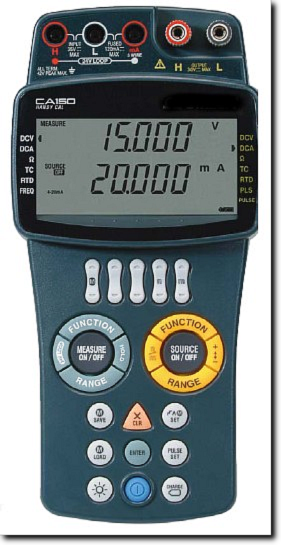

CA150 Tragbarer Multifunktions-Kalibrator


Hohe Genauigkeit von 0,02% des DC-Spannungsbereichs beim Messen und Geben - Geben und Messen gleichzeitig - Handheld-Gehäuse mit großem Display-Speisung von Messkreisen - Betrieb als Senke oder Quelle-3 Rampe-Funktionen (Schritt,linear und programmiert) - Kalibrator im Handheld-Format.

Das ergonomische, langgestreckte Gehäuse wurde für eine einfache, intuitive Bedienung mit übersichtlichen Funktionstasten entworfen. Für die praktische Einhandbedienung im mobilen
Einsatz wird eine separate Tragetasche angeboten.
Gleichzeitiges Messen und Geben von Signalen für Prozessgeräte
Traditionell werden bei der Kalibrierung mehrere verschiedene Geräte benötigt, wie zum Beispiel
ein Generator, eine Widerstandsdekade und ein Multimeter. Mit dem CA150 lassen sich alle diese
Aufgaben mit einem einzigen Gerät abdecken – von der regelmäßigen Prüfung von Thermoelementen, Widerstandsfühlern und anderen Aufnehmern bis hin zur Kalibrierung und
Diagnose von Prozessgeräten wie Messumformern, Anzeigern oder Reglern.

Bestellnummer / Preis (exkl. MWST) Datenblatt auf Anfrage

700-CA150
Tragbarer Kalibrator   1900,00€

Lieferung komplett mit Bedienungsanleitung, 6 Mignon-Batterien, Gerätetasche, Kabeln und Klemmenadapter.

Option:
700- CA15-MEAS-LEAD
Messkabelsatz für CA150  9,00€

700-CA150-NIMH-BAR
NiMH-Akku für CA150 250,00€

700-CA150-RJ-SENS
Vergleichsstellensensor für CA150  143,00€

700-CA150-SOURCE-LEAD
Ausgangskabel für CA150 29,00

700-CA150-STRAP-CASE
Gurttasche für den mobilen Einsatz  90,00€

700-CA150-TERM-ADAP
Klemmenadapter für CA150   25,00€

700- DKD-CA150
DKD-Kalibrierzertifikat für CA150 einschließlich 3 Thermoelementen   25,00€

700- NEW-CA150
Werks-Kalibrierzertifikat für CA150 einschließlich 3 Thermoelementen 25,00€


Transmitter/Messkreisspeisung
Bei 2-Drahtransmittern stellt der CA150 die Speisespannung von 24 V DC bereit, um die Stromausgangssignale (bis 22 mA DC) zu messen.

Hohe Genauigkeit: 0,02% beim Messen und Geben

Funktionen: V DC, mA DC, Ohm, Frequenz und Temperatur (mit Thermoelement und Widerstandsfühler) sowie 24-V-DC-Speisung für Aufnehmer

Speicherfunktionen:
Einstellungsspeicher
Einstellungen können gespeichert und später wieder geladen werden. Bis zu 21 Datenobjekte
lassen sich speichern. Die gespeicherten Datenobjekte umfassen Funktionen, Bereiche,
generierte oder gemessene Werte sowie die Betriebsarten.

Datenspeicher
Diese Funktion speichert die angezeigten gemessenen und gegebenen Werte. Bis zu 100 Datenobjekte lassen sich speichern.
Dabei werden Speicherdatum und -uhrzeit, Geben/Messen- Funktionen, Bereiche und gemessene/gegebene Werte gespeichert. Gespeicherte Werte lassen sich auf dem Gerätedisplay
anzeigen sowie über die Schnittstelle ausgeben.

Technische Daten
Schnittstellen:
Serielle Schnittstelle, RS232 mit 9-poligem Sub-D-Stecker
Speicherfunktionen: Speicher für Einstellungen und Daten
Spannungsversorgung:
6 Alkali-Batterien (Mignon, AA), Netzteil (bitte separat bestellen) oder NiMH-Akku (bitte separat bestellen)
Netzteil: 100 bis 240 V AC,50/60 Hz, 1,4 A
Ausgang: 12 V DC, 3 A
Lebensdauer der Batterie/des
Akkus:
Bei gleichzeitigem Geben/Messen von 5 V DC/10 kOhm oder mehr ca. 8 Stunden: Mit 6 Batterien
ca. 10 Stunden: Mit NiMH-Akkus
Automatische Abschaltung: ca. 10 Minuten; abschaltbar
Isolationswiderstand (zwischen Eingangs- und Ausgangsklemmen): 500 V DC, 50 MOhm oder höher
Spannungsfestigkeit (zwischenKlemmen für Messen und Geben): 350 V AC, 1 Minute
Betriebstemperatur-/Feuchtebereich: 0 bis 40°C, 20 bis 80% r. F. (nichtkondensierend)
Lagertemperaturbereich: -20 bis 60°C, 90% r. F. oder weniger (nicht-kondensierend)
Abmessungen: ca. 251 × 124 × 70 mm (H × B × T)
Gewicht: ca. 1000 g
Zubehör: Je ein Kabelsatz für Geben und Messen, Gerätetasche, Klemmenadapter und
1x Ersatzsicherung für den Eingang.
Erfüllte Standards: Sicherheit: EN61010-1, EMV: EN 61326 Klasse B; EN 55011 Klasse B Gruppe 1;
EN 61000-3-2; EN 61000-3-3,EN 61326

Technische Daten (nur Geben)
Ansprechzeit: ca. 300 ms für die Bereiche 1 V, 10 V, 500 Ohm (Messstrom 1mA) und Pt100
(Messstrom 1mA), sonst ca.5 ms. Die Ansprechzeit ist die Zeit zwischen dem Beginn der
Ausgangsänderung bis zu dem Zeitpunkt, an dem das Signal in den Bereich der spezifizierten
Genauigkeit fällt.
Spannungsbegrenzung: ca. 32 V
Strombegrenzung: ca. 25 mA
Umkehr der Ausgangsrichtung:
Über die Ausgangsteilungsfunktion = Sollwert × (n/m). Dabei können n = 0 bis 19 und m = 1 bis 19 sein.
Schritt-Rampe-Funktion: Automatische Rampe mit n Werten, wenn die Teilungsfunktion (n/m)
gewählt ist, und zwar mit einer der folgenden Optionen: 5 Sekunden, 10 Sekunden und Schritt
Lineare Rampe-Funktion/Lineare
Ausgangsfunktion:
Die Rampe-Zeit kann auf eine der folgenden Optionen eingestellt werden:
16 Sekunden und 32 Sekunden
Programmierbare Rampe-Funktion: Die ausgegebenen Werte werden im Datenspeicher (mit
maximal 100 Daten) abgelegt. Einstellbare Optionen für die Rampe- Dauer sind: 5 Sekunden,
10 Sekunden und Schritt.

Technische Daten (Messen)
Maximale Eingangsspannung
Spannungsklemmen: 42 V DC
Stromklemmen: 120 mA
Sicherung für Stromeingang:
125 mA/250 V
Aktualisierungsrate der
Messanzeige:
ca. einmal pro Sekunde

Technische Daten (Speisung)
Einfache 24-V-DC-Speisung (über die Messklemmen)
Maximale Last: 22 mA DC oder weniger
mA-DC-Signals: Die Messkreis-Prüffunktion misst das Stromsignal bei Versorgung durch den CA150.

Lieferung komplett mit Bedienungsanleitung, 6 Mignon-Batterien, Gerätetasche, Kabeln und
Klemmenadapter.
