Ausgleichsleitungen

14.- Zubehör

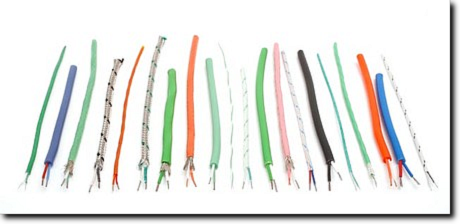

Ausgleichs- und Thermoleitungen


(mit Innenleitern aus Thermoelement-Ersatzmaterial) können je nach Isolationsmaterial bis zu einer Umgebungstemperatur von 200°C eingesetzt werden, für höhere Temperaturen verwendet man Thermoleitungen, da die Innenleiter aus dem Thermomaterial des jeweilige Elementtyps gefertigt sind (der jeweiligen Elementart entsprechend) und so auch über 200°C der jeweilige gültigen
DIN Norm (z.B. DIN EN 60584) entsprechen.

Eine zusätzliche Edelstahl-Drahtabschirmung schützt vor elektrischen Störgrößen in unmittelbarer Nähe der Leitung (z.B. bei PC-Anwendungen).

Ausführungen mit Angabe der max. Umgebungstemperatur:
AGL, Typ K  2 x 0,22 mm²  PVC / PVC                                      105°C
AGL, Typ K  2 x 0,22 mm²  PVC / Drahtabschirmung / PVC  105°C
AGL, Typ K  2 x 0,22 mm²  Teflon / Silikon                         200°C
AGL, Typ K  2 x 0,22 mm²  Teflon / Drahtabschirmung / Teflon  260°C
AGL, Typ K  2 x 1,5 mm²  Teflon / Silikon                             200°C
THL, Typ K  2 x 0,22 mm²  Teflon / Drahtabschirmung / Teflon  260°C
THL, Typ K  2 x 0,14 mm²  Teflon / Drahtabschirmung / Teflon  260°C
THL, Typ K  2 x 0,22 mm²  Glasseide / Glasseide / Drahtabsch.  ca. 400°C
AGL, Typ J  2 x 0,22 mm²  PVC / PVC                                      105°C
AGL, Typ J  2 x 0,22 mm²  Teflon / Silikon                          200°C
THL, Typ J  2 x 0,22 mm²  Glasseide / Glasseide / Drahtabsch.  ca. 400°C
AGL, Typ N  2 x 0,22 mm²  Teflon / Silikon                          200°C
AGL, Typ N  2 x 0,22 mm²  Teflon / Drahtabschirmung / Teflon  260°C
AGL, Typ S  2 x 0,22 mm²  Teflon / Silikon                          200°C
AGL, Typ S  2 x 0,22 mm²  Teflon / Drahtabschirmung / Teflon  260°C
AGL, Typ L  2 x 0,22 mm²  PVC / PVC                                      105°C
AGL, Typ L  2 x 0,22 mm²  Teflon / Silikon                          200°C
THL, Typ L  2 x 0,22 mm²  Glasseide / Glasseide / Drahtabsch.  ca. 400°C

Thermoleitungen:
Thermopaar   Isolation   Drahtstärke
Typ K  einz. Glasseide / gem. Glasseide  0,1 mm
Typ K  einz. Glasseide / gem. Glasseide  0,2 mm
Typ K  einz. Glasseide / gem. Glasseide  0,35 mm
Typ K  einz. Glasseide / gem. Glasseide  0,5 mm
Typ K  Teflon  0,2 mm, verseilt
Typ K  einz. Teflon / gem. Teflon  2 x 0,2 mm
Typ J  einz. Glasseide/ gem. Glasseide  0,2 mm
Typ J  einz. Glasseide/ gem. Glasseide  0,5 mm
Typ N  einz. Teflon / gem. Teflon  0,5 mm
Typ S  blank  0,35 mm
Typ S  blank  0,5 mm
Typ S  mit Keramikperlen  0,35 mm
Typ S  mit Keramikperlen  0,5 mm
Typ L  einz. Glasseide/ gem. Glasseide  0,5 mm
Typ L  einz. Glasseide/ gem. Glasseide  1,0 mm

Andere Kombinationen von Leitungen (Isolationen und Elementarten)
sowie Preise auf Anfrage.
