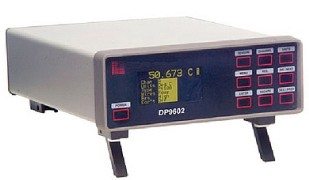

DP9602

5.- Präz. Geräte


   Referenzthermometer für Pt100-Fühler und Thermoelemente
   Hohe Genauigkeit ±0,01°C für Pt100, ±0,18°C für Thermoelemente
   ±0,025°C Systemgenauigkeit mit Pt100 (basierend auf DP9600-SYS-CAL)
   Alphanumerische Anzeige
   Einstellbare Auflösung von 0,001/0,01°C für Pt100-Eingänge
   Datenlogger-Funktionen
   Für Pt100 und Thermoelement-Typen J, K, T, E, R, S, B und N
   Anzeige in °C, °F, K, Ohm oder mV
   Messwert von Kanal A, B oder A-B auch Pt100/Thermoelement gemischt
   USB-Schnittstelle
   Port für USB-Speicherstick
   PC-Software inklusive
   Programmierbarer analoger Schreiberausgang
   Netz- oder Akkubetrieb


Das DP9602 ermöglicht eine genaue Temperaturmessung und Aufzeichnung der Messwerte von Pt100-Fühlern und Thermoelementen in anspruchsvollen Labor- und anderen Anwendungen. Durch seine hohe Genauigkeit und Stabilität eignet sich dieses digitale Thermometer in Verbindung mit Kalibrierbädern besonders als Referenzthermometer.

Das DP9602 ist mit den Linearisierungskurven für Pt100-Fühler und alle wichtigen
Thermoelement-Typen (J, K, N, T, E, R, S und B) programmiert.

Für die Thermoelementbereiche ist eine automatische Vergleichsstellenkompensation vorhanden.
Alternativ kann bei Bedarf eine externe oder manuelle Referenz gewählt werden.
Zu den Anwendungsgebieten gehören Medizintechnik, Pharmazeutik, Nahrungsmittel, Umweltmessungen, Forschung und Entwicklung und Bildungseinrichtungen.

Die Messwerte werden auf einem hellen, klar ablesbaren LED-Display mit diffuser Hintergrundbeleuchtung
wahlweise in °C, °F, K, Ohm oder mV angezeigt.

Die Einstellung erfolgt über neun Tasten an der Frontplatte, so dass die Bedienung übersichtlich und schnell bleibt.
Das Gerät verfügt über vier Eingänge, je zwei für Thermoelemente und Pt100-Fühler mit 3- oder 4-Leiteranschluss, wobei das Gerät die Anschlusskonfiguration für Pt100 automatisch erkennt.

An das DP9602 können zwei Pt100-Fühler und/oder zwei Thermoelemente in beliebiger Kombination angeschlossen werden. Als Messwert können die Absolutwerte der beiden Eingänge oder die Differenz angezeigt werden, auch wenn unterschiedliche Fühler angeschlossen sind. Temperaturdifferenz und Absolutwerte werden gleichzeitig angezeigt.


TECHNISCHE DATEN

Eingänge/Bereiche/Sensoren
Typ: Pt100 nach IEC 751 (ITS 90) -200 bis 850°C
R0 = 100 Ohm 3- oder 4-Leiteranschluss mit automatischer Erkennung der Anschlussart (manuell einstellbar),
Thermoelemente nach IEC584,
keine galvanische Trennung der Eingänge untereinander
Typen:
S: -50 bis 1768°C
R: -42 bis 1766°C
B: 254 bis 1818°C
J: -200 bis 1200°C
K: -195 bis 1370°C
E: -190 bis 995°C
N: -160 bis 1300°C
T: -193 bis 399°C

Gesamtgenauigkeit:
Pt100: ±0,01°C ±0,0005% der Spanne
Thermoelement-Typen J, K, T, E, N: ±0,2°C von -50 bis 700°C, ±0,4°C von -200 bis -50°C und von 700°C bis Endwert.

Thermoelement-Typen R, S, B: ±0,3°C von 850°C bis Endwert, ±0,4°C unterhalb von 850°C, ±0,7°C unterhalb von 0°C
Anmerkung: Typ B ist unter 200°C nicht charakterisiert.

Linearisierungskonformität:
Pt100: Besser als ±0,01°C
Thermoelemente: ±0,05°C bei den Typen J, K, N, T, E (-200°C bis Spanne), ±0,1°C bei den Typen R, S, B über 200°C
Anmerkung: Die Genauigkeit des A/D-Wandlers (0,5 ?V Auflösung ) liegt über der besten, in Thermoelement-Tabellen veröffentlichten Auflösung von 0,001V.

Stabilität (Umgebungstemperatur-Koeffizient):
Pt100: Besser als 0,0025°C pro 1°C Änderung der Umgebungstemperatur
Thermoelemente: Nullpunkt: Zu vernachlässigende Drift, außer Einfluss der Vergleichsstellenkompensation
Maßstab: < ±0,1°C bei 15°C, Aufwärmzeit: 10 Minuten
Vergleichsstellenkompensation: Für alle Thermoelementbereiche automatisch
Pt100-Messstrom: 0,5 mA
Auflösung der Datenanzeige: Pt100 0,01/0,001, einstellbar auf °C, K oder Ohm
Variable Filter: Messrate einstellbar zwischen 4 und 64 (Mittelwertbildung)
Thermoelemente: 0,1°C für alle Bereiche
Einheiten: °C, °F, K, Ohm oder mV, je nach Fühler
Messarten: A, B oder A-B; beliebige Kombinationen von Fühlertypen
Anwenderdefinierte Linearisierung:

Für die Pt100- und Thermoelement-Eingänge A und B können bis zu 10 Stützpunkte für eigene Linearisierungskurven gespeichert werden.
Die Werte werden im nicht-flüchtigen Speicher abgelegt und bleiben erhalten, bis sie geändert werden.
Bei der Definition der Linearisierung für Pt100-Eingänge kann auf die Koeffizienten nach ITS 90 oder IPTS 68 zurückgegriffen werden.

Intelligenter Fühleranschluss: Nur Pt100-Eingänge, Korrekturwerte werden im Anschlussstecker gespeichert
Kanalkorrektur: Korrigiert die Temperaturdifferenz zwischen zwei angeschlossenen Fühlern zu Null
Fühlerleitung: Pt100: 5 Ohm pro Leiter maximal; Thermoelemente: 300 Ohm gesamt
Aufzeichnung: 8000 Messwerte
Versorgung: Über interne Li-Ionen-Akkus, Universalnetzteil 90 bis 260 V 50/60 Hz im Lieferumfang enthalten.
Netzunabhängige Betriebsdauer bis zu 12 Stunden
Gegentaktunterdrückung: 60 dB bei 50 Hz (50 mVeff angelegt)
Gleichtaktunterdrückung: 30 Veff zwischen Eingang und Masse ohne messbare Auswirkungen
Display: OLED-Display mit 128 × 64 Pixel und diffuser Hintergrundbeleuchtung, großem Betrachtungswinkel und hohem Kontrast (einstellbar)
Bedienelemente an der Vorderseite: Folientastatur mit 9 Tasten zur Steuerung aller Gerätefunktionen
Mechanische Kenndaten/Gehäuse: Metallgehäuse mit ausklappbaren Füßen
Abmessungen (B × H × T): 190 × 70 × 250 mm

Gewicht: ca. 3 kg
Eingangsanschlüsse:
2 × Pt100 über Sub-D-Stecker
2 × Thermoelement über Standard-Steckverbinder
USB-Schnittstelle: Konfiguration und Übertragung von Messwerten
PC-Software (Standard): Auf CD-ROM mitgeliefert; Konfiguration und Messen;
Speichern von Messwerten/Übertragung an PC/Änderung der Programmierung
Analogausgang (Standard): programmierbar, 0 bis 5 V DC

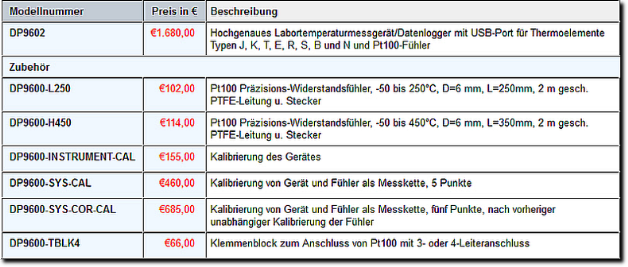

Pt100-Präzisionsfühler: Edelstahl-Fühler, Pt100, 6 mm Durchmesser mit 2 m abgeschirmter, PTFE-isolierter Leitung und Anschlussstecker
DP9600-L250: Länge 250 mm, -50 bis 250°C
DP9600-H450: Länge 350 mm, -50 bis 450°C
