Z-Temp

10.- Web Geräte

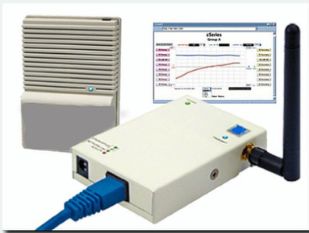

Jeder zSeries-Coordinator bietet direkte Unterstützung für bis zu 32 Endgeräte. Zudem verfügt er über ein praktisch weltweit verwendbares Universalnetzteil für Netzspannungen von 100 bis 240 V AC bei 50 bis 60 Hz. Der Coordinator ist seinerseits direkt an ein Ethernet-Netzwerk oder das Internet angebunden. Im Gegensatz zu einem RS232- oder USB-basierten Gerät ist kein Hostrechner erforderlich.


Das drahtlose System kommuniziert auf einer Frequenz von 2,4 GHz und entspricht somit dem Standard IEEE 802.15.4.

Bei einem zSeries-Coordinator handelt es sich um einen unabhängigen Netzwerkknoten, der Daten in Form von Standard-TCP/IP-Paketen sendet bzw. empfängt. Seine Konfiguration erfolgt bequem über einen Webbrowser und bietet die Möglichkeit des Kennwortschutzes.
Um den Coordinator zur Ausgabe einer Webseite mit den aktuellen Messwerten zu veranlassen,
genügt es, wenn der Benutzer aus dem Ethernet-LAN heraus oder über das Internet die IP-Adresse
(z. B. 192.168.1.200) bzw. einen aussagekräftigen Namen (z. B.“Warenlager 5” oder “Labor Jülich”)
in die Adresszeile des Browsers eingibt.

Die unauffälligen, kompakten Endgeräte (End Devices, zED) lassen sich in Reinräumen, Laboren, Museen, Serverräumen, Lagerhallen und beliebigen dezentralen Standorten an der Wand montieren. Die Stromversorgung dieser drahtlosen Endgeräte erfolgt über je zwei 1,5-V-Mignon-Alkali-Batterien (im Lieferumfang), die preiswert und praktisch überall erhältlich sind. Jedes Endgerät sendet seine Daten über eine Distanz von bis zu 91 m (in Abwesenheit von Hindernissen und Störsignalen) an eine Steuereinheit.

Es können diverse Anwendungen realisiert werden. Jedes Endgerät bietet Unterstützung für ein oder zwei Sensoren. Es gibt Geräte mit eingebautem Sensor, solche mit Unterstützung für externe Messsonden und solche, die beides zugleich bieten. Externe Sensoren eignen sich insbesondere unter extremen Einsatzbedingungen, z. B. im Freien, in den Schächten kälte- und klimatechnischer Anlagen sowie in Kühl- und Gefrierschränken.
So ist es möglich, mit nur einem Endgerät, das über je einen internen und externen Sensor verfügt, Lufttemperatur und -feuchtigkeit innerhalb und außerhalb eines klimatisierten Bereichs zu überwachen.

Die vom zSeries-System gelieferten Webseiten geben laufend in Echtzeit aktualisierte Messwerte und Diagramme für Lufttemperatur, -feuchtigkeit und -druck aus. Die Daten können zwecks Verwendung in Tabellenkalkulationsprogrammen wie Excel oder Visual-Basic-Datenerfassungsanwendungen in Standarddatenformaten protokolliert werden.TP bietet ein kostenloses und einfach zu handhabendes Programm zur Datenprotokollierung in Excel.


Ein Java-Applet zeichnet die Messwertegrafik in Echtzeit über das LAN oder Internet auf. Damit
erspart die zSerie den Zeit- und Kostenaufwand für die Anschaffung und Einarbeitung in separate
Software zur Messwerterfassung und Aufzeichnung.Die Diagramme lassen sich bei Bedarf jederzeit beliebig skalieren.So kann ein Diagramm zum Beispiel auf eine Stunde, einen Tag, eine Woche, einen Monat oder auch ein Jahr skaliert werden.Lufttemperatur und -feuchtigkeit können über die gesamte Spanne (-40 bis 125°C und 0 bis 100% r. F.) oder über einen engeren Bereich (z. B. 20 bis 30°C) aufgetragen werden. Zur unkomplizierten Integration des drahtlosen zSeries-Sensorsystems mit gängiger Datenerfassungs- und Automatisierungssoftware von Herstellern wie etwa Omega, Wonderware, iConics, Intellution, Rockwell Automation und National Instruments bieten wir eine  OPC-Server-Software an.

TECHNISCHE DATEN
Sensordaten der Endgeräte (700-zED-)Relative Luftfeuchtigkeit
Genauigkeit/Bereich
700-zED-BTH,700-zED-TH, 700-THP:
±2% bei 10 bis 90%;
±3% bei 0 bis 10% und 90 bis 100%
Hysterese: ±1% r. F.
Linearitätsfehler: ±3%
Wiederholbarkeit: ±0,1°C
Auflösung: 0,03%, 12 Bit
Temperatur
Genauigkeit/Bereich*
700-zED-T (interner Sensor):
±0,5°C bei 10 bis 55°C
±1°C bei -18 bis 55°C
700-TP1, 700-TP2 (externer Sensor):
±0,5°C bei 10 bis 85°C
±1°C bei -40 bis 125°C
Genauigkeit/Bereich*
700-zED-BTH,700-zED-TH (internerSensor):
±0,5°C bei 0 bis 55°C
±1°C bei -18 bis 0°C
700-THP (externer Sensor):
±0,5°C bei 0 bis 80°C
±1°C bei -18 bis 0°C und
bei 80 bis 124°C
Genauigkeit/Bereich*
700-zED-BT (interner Sensor):
±0,8°C bei 20°C
±2°C bei -18 bis 55°C
700-BTP (externer Sensor):
±0,8°C bei 20°C
±2°C bei -40 bis 125°C
*Anmerkung: Die erweiterten Temperaturbereiche gelten nur für externe Sensoren, denn der
Betriebstemperaturbereich der Endgeräte liegt zwischen -18 und 55°C.
Wiederholbarkeit: ±0,1°C
Auflösung:
0,01°C, 14 Bit: 700-zED-BT, 700-zEDBTH,700-zED-TH,700-THP, 700-BTP
0,0625°C, 12 Bit:
zED-T, -TP1, -TP2
Luftdruck
Genauigkeit/Bereich 700-zED-BTH,700-zED-BT, 700-BTP:
±2 mbar bei 0 mbar bis
1100 mbar (0 KPa bis 110 KPa)
Auflösung: 0,1 mbar
Daten der externen Sonden (zED)
Industrietaugliche Sonde:
Gehäuse aus Edelstahl 316:
137 × 16 mm (L × d) für 700-zED-xx-BTP,700-zED-xx-THP
Stabsonde:
ABS-Röhre: 152,4 × 6,35 mm
(L × d) für 700-zED-xx-TP1
Sonde mit Montageöse:
Kupferröhre: 53,4 × 7,92 mm (L × d);
Montageöse: 4,72 mm (d) für 700-zEDxx-TP2
Kabel:
6,1 m (L)
Betriebstemperatur des Kabels:
-40 bis 125°C

Preise zSeries Drahtloses Sensorsystem für Temperatur, Luftfeuchtigkeit und Luftdruck:

700-zCDR  Coordinator mit Unterstützung für bis zu 32 Endgeräte  Preis: 195,00€

700-zED-T  Endgerät mit internem Temperatursensor  Preis: 95,00€

700-zED-T-T Endgerät mit internem Temperatursensor und in Stabsonde integriertem externen Temperatursensor  Preis: 145,00€

700-zED-T-TP2 Endgerät mit internem Temperatursensor und in Sonde mit Montageöse integriertem externen Temperatursensor Preis: 145,00€

700-zED-TH  Endgerät mit internem Temperatur- und Luftfeuchtigkeitssensor Preis: 150,00€

700-zED-TH-THP Endgerät mit internem und externem Temperatur-
und Luftfeuchtigkeitssensor Preis: 245,00€

700-zED-BT Endgerät mit internem Luftdruck- und Temperatursensor Preis: 150,00€

700-zED-BTH Endgerät mit internem Luftdruck-, Temperatur-
und Luftfeuchtigkeitssensor Preis: 195,00€

Option  Kalibrierung:

850-CAL-3-HU NIST-rückführbares Kalibrierzertifikat; 3 Kalibrierpunkte für Luftfeuchtigkeit: 25%, 50%, 75%; 1 Kalibrierpunkt für Temperatur: 25°C (bei neuen Geräten) Preis: 125,00€

850-CAL-3-HU-DUAL
 NIST-rückführbares Kalibrierzertifikat; 3 Kalibrierpunkte für Luftfeuchtigkeit: 25%, 50%, 75%; 1 Kalibrierpunkt für Temperatur: 25°C pro Kanal (bei neuen, mit zwei Sonden erworbenen Geräten) Preis: 175,00€

850-CAL-3-HU-P-T NIST Nist-rückführbares Kalibrierzertifikat; 3 Kalibrierpunkte für Luftfeuchtigkeit, Luftdruck und Temperatur (bei neuen Geräten) Preis: 250,00€

850-CAL-3-P
NIST-rückführbares Kalibrierzertifikat; 3 Kalibrierpunkte für Luftdruck, 1 Kalibrierpunkte für Temperatur: 25°C (bei neuen Geräten) Preis: 125,00€

850-CT485B-CAL-KIT  Kalibrierkit: Kalibrierstandards für 33% und 75% Luftfeuchtigkeit Preis:75,00€
