OM-SQ2020

7.- Funkgeräte

OM-SQ2020-WiFi

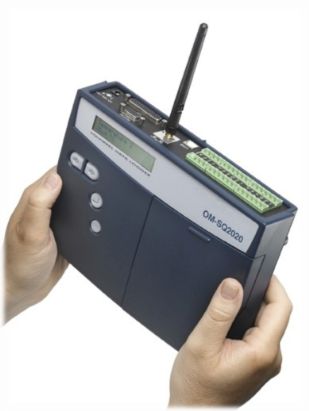

Präzisions-Datenlogger mit Wi-Fi-Netzwerkschnittstelle

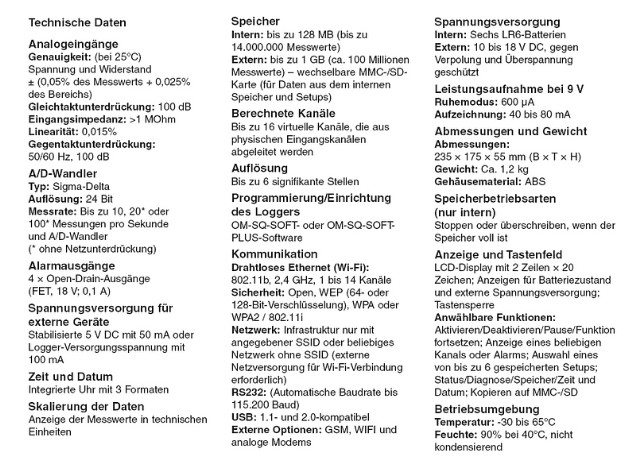

Thermoelement-Bereiche (differentiell und massebezogen):
Typ J: -200 bis 1200°C
Typ K: -200 bis 1372°C
Typ T: -200 bis 400°C
Typ N: -200 bis 1300°C
Typ R: -50 bis 1768°C
Typ S: -50 bis 1768°C
Thermistorbereiche:
Typen Y und U: -50 bis 150°C

DC-Spannungsbereiche (differentiell und massebezogen):
-0,075 bis 0,075 V, -0,15 bis 0,15 V, -0,3 bis 0,3 V, -0,6 bis 0,6 V, -0,6 bis 1,6 V, -0,6 bis 2,4 V
-3,0 bis 3,0 V, -6,0 bis 6,0 V, -6,0 bis 12,0 V, -6,0 bis 25,0 V
4,0 bis 20,0 V, 4,0 bis 40,0 V, 4,0 bis 60,0 V

Strom-Eingangsbereiche, differentiell (mit externem 10-Ohm-Shunt):
4 bis 20 mA, ±30 mA
Widerstandsbereiche  (2-Leiteranschluss):
0,0 bis 1250,0 Ohm,
0,0 bis 5000,0 Ohm
0,0 bis 20000,0 Ohm
0,0 bis 300000,0 Ohm
Widerstandsbereiche 3- und 4-Leiteranschluss:
0,0 bis 500,0 Ohm
0,0 bis 4000,0 Ohm

Zusätzliche Kanäle
Impuls-/Zählerbereiche: (2 × schnell – 64 kHz) und (2 × langsam – 100 Hz)
Status/Ereignisbereiche: 8 Statuseingänge oder 1 × 8 Bit binär
Hohe Spannungen: 2
Interne Kanäle: 1 Temperatur
Abmessungen: 235 × 175 × 55 mm (B × H × T)
Gewicht: Ca. 1,2 kg

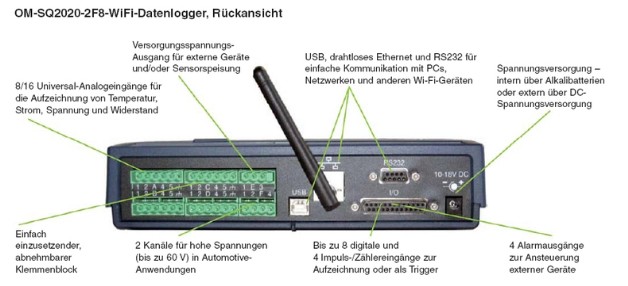

8 echte differentielle oder 16 massebezogene Universal-Analogeingänge für Spannung, Strom oder Widerstand plus 2 Eingänge für hohe Spannungen, 4 Impuls- und 8 digitale Ereignis-/Statuseingänge.

Analogeingänge können für Thermistoren, Thermoelemente, Widerstandsfühler mit 2-, 3- oder 4-Leiteranschluss
sowie 4- bis 20-mA-Signal verwendet werden, Aufzeichnungsintervalle von bis zu 100 Hz für bis zu 2 Kanäle.
Großer nicht-flüchtiger Speicher für bis zu 14 Millionen Messwerte.

Standardmäßige (802.11b) drahtlose (Wi-Fi) Ethernet-Schnittstelle, USB- und RS232-Kommunikations-Ports,
wechselbare MMC-/SD-Speicherkarte zum Übertragen von internen Daten, Sensorspeisung und FET-Ausgänge für externe Geräte,
Übersichtliches LCD-Displayund einfache Bedienung über 4 Tasten,
Bis zu 16 berechnete/abgeleitete Kanäle für mathematische Funktionen.

Auflösung des A/D-Wandlers: 24 Bit
Genauigkeit: Spannung und Widerstand ± (0,05% des Messwerts + 0,025% Bereich)
Anschluss für Analogeingänge: Abnehmbarer Schraubklemmenblock.

Umfassende Softwarekonfiguration über OM-SQ-Soft.

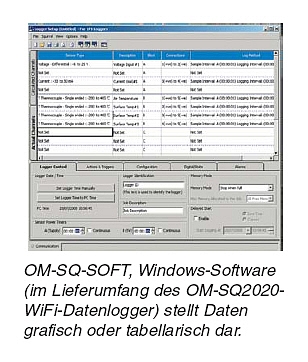

Die mit dem Datenlogger gelieferte Software OM-SQ-Soft ermöglicht die Konfiguration des Datenloggers,das Herunterladen der Daten sowie den Export der Daten am PC.

Gleichzeitig kann der OM-SQ2020 auch über die Software bedient werden.
Die als Optionangebotene OM-SQ-Soft-Plus-Software gibt demBenutzer Zugriff auf viele anspruchsvollere Funktionen zur Auswertung, Archivierung und Übertragung der Daten.
Gleichzeitige Messung.

Die Serie OM-SQ2020 verwendet mehrere A/D-Wandler, um eine echte gleichzeitige Messung und Aufzeichnung zu ermöglichen.
Auf diese Weise kannein Kanal auf die Aufzeichnung mit einer Rate von100Hz eingerichtet werden, während die übrigen Kanäle mit anderen Messraten betrieben werden.

Dadurch eignet sich die OM-SQ2020-WiFi-Serie idealzur Messung von Parametern mit unterschiedlichem dynamischen Verhalten, wie zum Beispiel Temperatur und Druck.
