MI-Thermoelement mit Leitung

11.- Th. Elemente > Mineralisolierte Thermoelemente

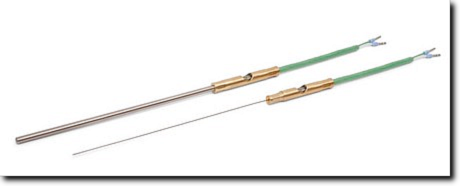

Mantelthermoelemente mit Leitung


Ausführung mit fest angeschlossener Ausgleichs- oder Thermoleitung, mit freien Enden oder Stecker.
Die Übergangsstelle zwischen den Thermodrähten des Mantelthermoelementes und der Leitung ist in einer Übergangshülse aus Va oder Messing feuchtigkeitsdicht und zugentlastet mit Epoxyharz vergossen.
Die Vergussmasse der Kabelübergangshülse hält dauerhaft 180°C aus, kurzzeitig auch bis zu 220°C.
Auf speziellen Wunsch kann auch eine Vergussmasse für bis zu 300°C eingesetzt werden.

Ausgleichsleitungen (mit Innenleitern aus Thermoelement-Ersatzmaterial) können je nach Isolation bis zu einer Umgebungstemperatur von 200°C eingesetzt werden, für höhere Temperaturen verwendet man Thermoleitungen, da die Innenleiter aus dem Thermomaterial des jeweilige Elementtyps gefertigt sind (der jeweiligen Elementart entsprechend) und so auch über 200°C exakte Werte gem DIN EN liefern.


Unser Standardprogramm umfasst folgende Leitungstypen für alle Elementarten:

Leitungstyp / Litze / Isolation / max. Temp.
Ausgleichsleitung  2 x 0,22 mm²  PVC / PVC  105°C
Ausgleichsleitung  2 x 0,22 mm²  PVC / Drahtabschirmung / PVC  105°C
Ausgleichsleitung  2 x 0,22 mm²  Teflon / Silikon  200°C
Ausgleichsleitung  2 x 0,22 mm²  Teflon / Drahtabschirmung / Teflon  260°C
Thermoleitung  2 x 0,22 mm²  Teflon / Drahtabschirmung / Teflon  260°C
Thermoleitung (dünn)  2 x 0,14 mm²  Teflon / Drahtabschirmung / Teflon  260°C
Thermoleitung  2 x 0,22 mm²  Glasseide / Glasseide / Drahtabschirmung  400°C
