Normalthermometer Modell 670 (sprt)

Dies ist, nach Veröffentlichung der ITS-90, das erste neue Thermometer, welches speziell für eine optimale Arbeitsweise bis zum Aluminiumpunkt konstruiert wurde. Die Konstruktion sichert ein ungehindertes Ausdehnen und Zusammenziehen der 4 internen Platinanschlussdrähte in der gleichen Art und Weise, wie es beim Silberpunktthermometer verwirklicht wurde. Die Konstruktion, komplett aus Quarzteilen, ermöglicht eine äußerst stabile Arbeitsweise mit minimaler Alterung. Ein einzigartiges Platin Strahlungsschild verhindert Strahlungswärme im Schutzrohr.

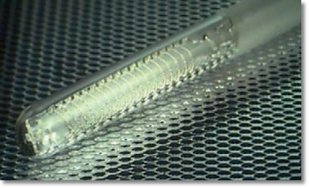

Für diesen Temperaturbereich und die Konstruktion diese neuen Thermometers, bieten wir einen 25,5 und einen 100 Ohm Messwiderstand an. Die Konstruktion, einschließlich des drahtgewickelten Messelementes, Wärmeableithürden und die Streulichtbarrieren ermöglichen ein Thermometer mit unübertroffener Stabilität. Da der Temperaturbereich des 670-Thermometers außerhalb des Bereiches liegt, in welchem Oxyde wachsen, ist das 670 herkömmlich mit Argon/10% Sauerstoff gefüllt.

Einsatz-Temperaturbereich: -200°C bis +670°C, Wga=1,11807 gemäß ITS-90 Anforderung.

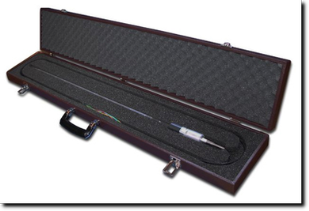

Ein 2 m langes, hochtemperaturbeständiges und abgeschirmtes Anschlusskabel mit niedrigem Thermospannungswert ist im Handgriff mittels einer spannungsfreien Verbindung mit der Reinplatin-Konstruktion des Thermometers verbunden. Goldbedeckte Anschlussklemmen komplettieren das Anschlusskabel. Das 670 wird in einem Trageetui geliefert.

Jedes 670 wird erst nach einem ausgiebigem Alterungsprozess geliefert. Der ist erst dann abgeschlossen, wenn die Reproduzierbarkeit des R0,01 innerhalb 0,0005°C, nach einem Einsatz innerhalb der Grenzen des Temperaturbereiches, bleibt. Die Werte R0,01 und WGA sind routinemäßig jedem 670 Modell beigefügt.

Das 670 kann nur mit R0,01 und WGA oder aber auch mit einer kompletten UKAS oder DKD-Kalibrierung geliefert werden. Mit Kalibrierung bedeutet, dass der Kunde eine international anerkannte Fixpunktkalibrierung bekommt, beginnend bei -196°C oder am Wasser Tripelpunkt bis zum Aluminiumerstarrungspunkt.

Um die beste Messunsicherheit zu erreichen, empfehlen wir für das 670/25,5 einen maximalen Messstrom von 1mA. Natürlich zerstören auch 10fach höhere Messströme das 670 nicht.

Artikel-Nr.: 150-670SQ/25  (Preis auf Anfrage)
